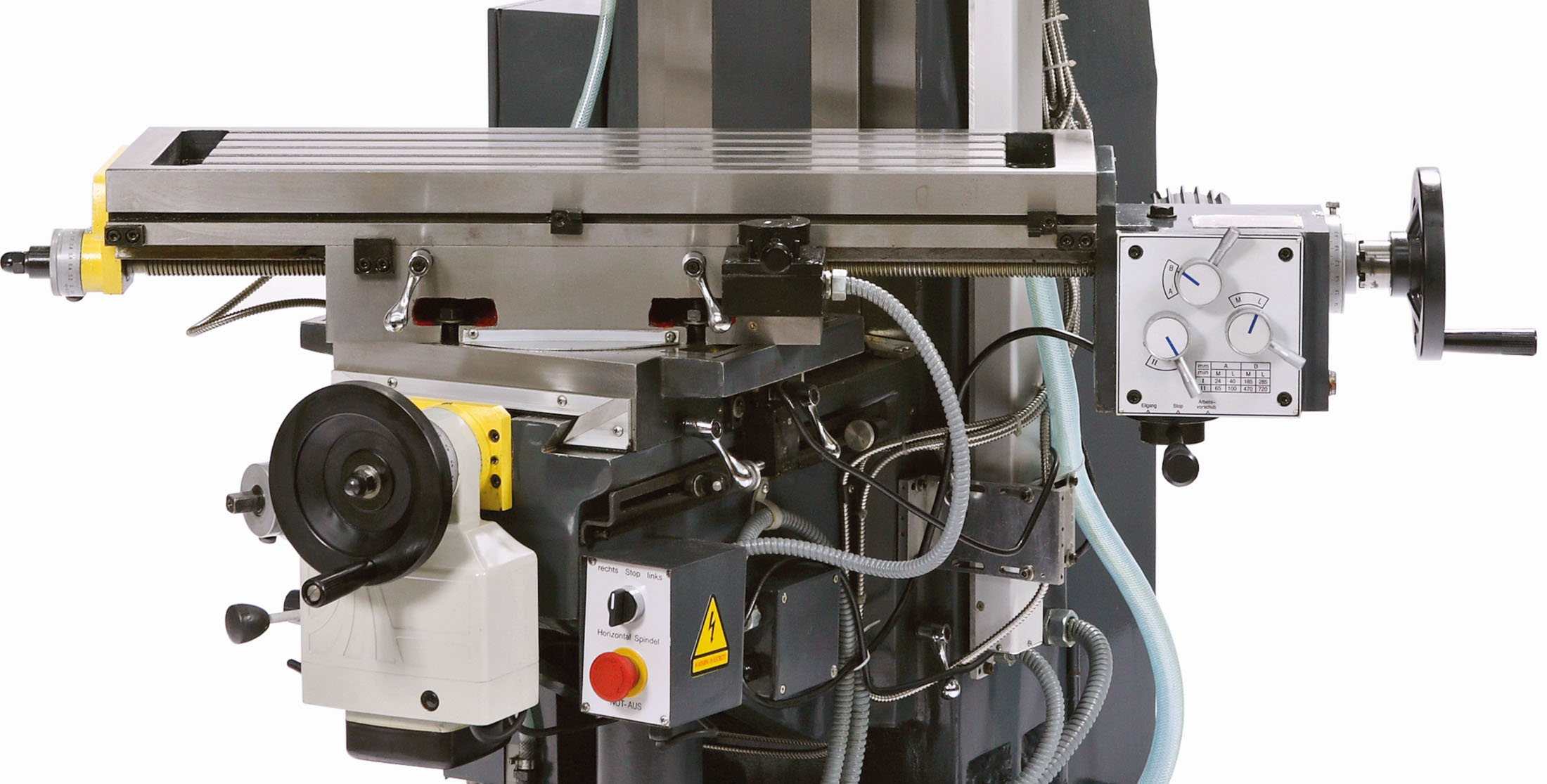

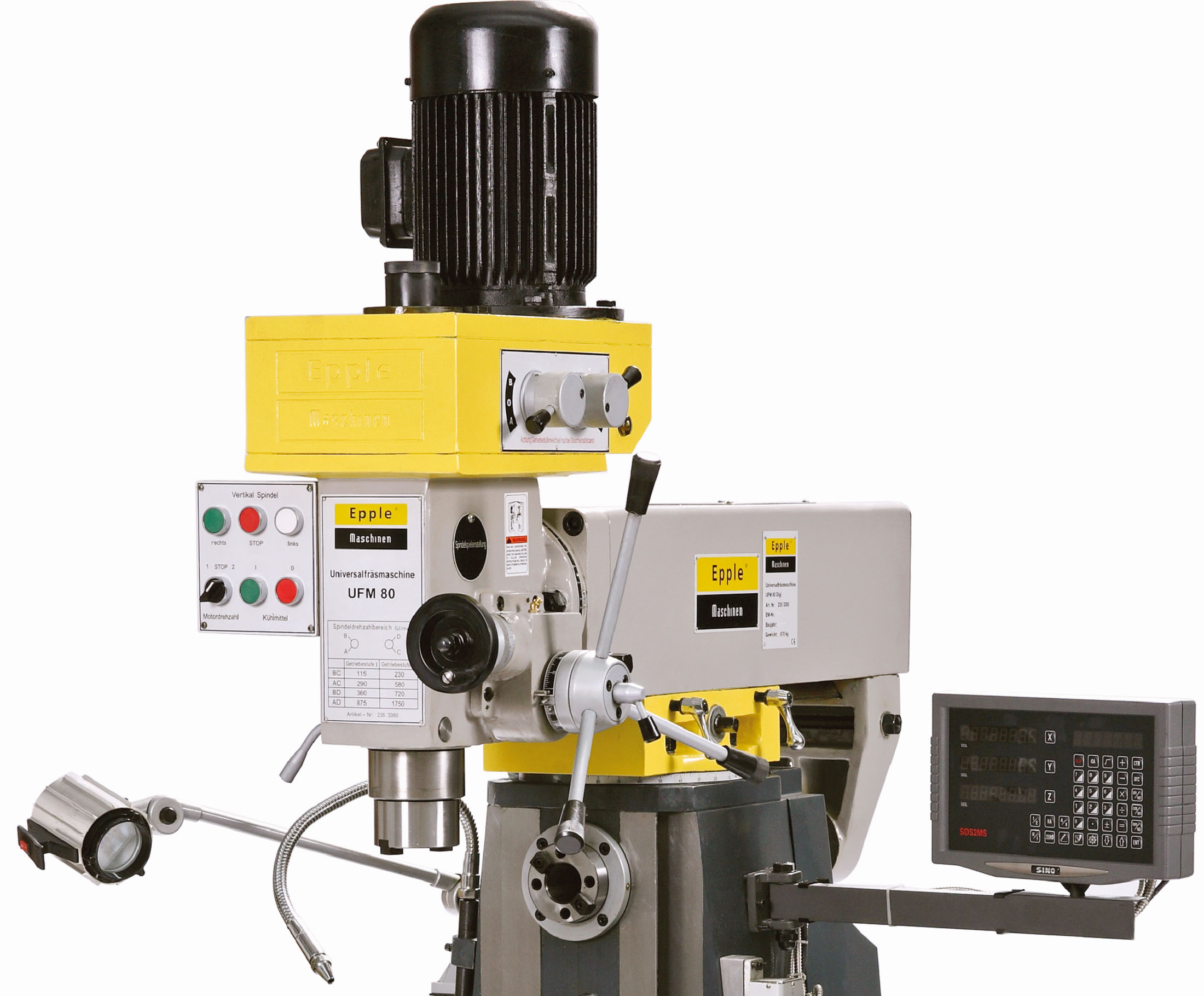

Universalfräsmaschine UFM 80 DIGI

9.350,00 €*

Inhalt: 1

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 235 3380

"Universalfräsmaschine UFM 80 DIGI"

Universalfräsmaschine mit mechanischem Vorschub, Kühlmitteleinrichtung und Digitaleinrichtung

Professionelle Universalfräsmaschine mit Horizontal und Vertikalspindel, Tischvorschub in x- und y-Achse, sowie 3-Achsen-Digitaleinrichtung, Kühlmitteleinrichtung und LED-Arbeitsleuchte. Massive Schwalbenschwanzführung des Getriebekopfes, sowie Schwalbenschwanzführung in allen drei Achsen – handgeschabt, für höchste Präzision und Stabilität - massive Graugussausführung.

Zahnradgetriebe im Ölbad laufend
Hohlspindel um Werkzeug über Anzugsstange M16 festzuspannen
Pinolenzustellung zum Fräsen über Handrad
8 Geschwindigkeiten (2-Stufenmotor, dadurch 2 x 4 Getriebestufen)
Mechanische Pinolenzustellung zum Bohren über Pinolenhebel
Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
Sicherheitseinrichtung mit Not-Aus-Schalter
Kreuztisch mittels Kurbel höhenverstellbar
Massiver, exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten
Kreuztisch um 45° nach links und rechts drehbar
Serienmäßig mit automatischen Tischvorschüben: X-Achse mit 8 Geschwindigkeiten, Y-Achse stufenlos mit Schnellgang
Kühlmitteleinrichtung
LED-Arbeitsleuchte
Bohr-Fräskopf ± 90° neigbar

Technische Daten

Bohrleistung in Guss	50 mm
Bohrleistung in Stahl	35 mm
Pinolenhub	120 mm
Ausladung	170 - 690 mm
max. Abstand Spindel - Tisch	360 mm
Spindelkopf Schwenkbereich	90°
Spindelaufnahme	ISO 40
Spindeldrehzahlen	8 Geschwindigkeiten
Drehzahlbereich Vertikalspindel	115 - 1.750 min-1
Drehzahlbereich Horizontalspindel	60 - 1.350 min-1
Höhenverstellung Tisch	350 mm
Tischvorschub X-Achse	8 Getriebestufen + Schnellgang (24 - 720 mm/min.)
Tischvorschub Y-Achse	el. Vorschub - stufenlos + Schnellgang
Tischgröße	800 x 240 mm
Verfahrweg X x Y x Z	365 x 185 x 360 mm
T-Nutengröße (Tisch)	14 mm
T-Nutenanzahl (Tisch)	5
Motorleistung	400 V / 850 Watt / 1,5 kW
Abmessungen (L x T x H)	1.200 x 1.120 x 2.060 mm
Gewicht	970 kg
