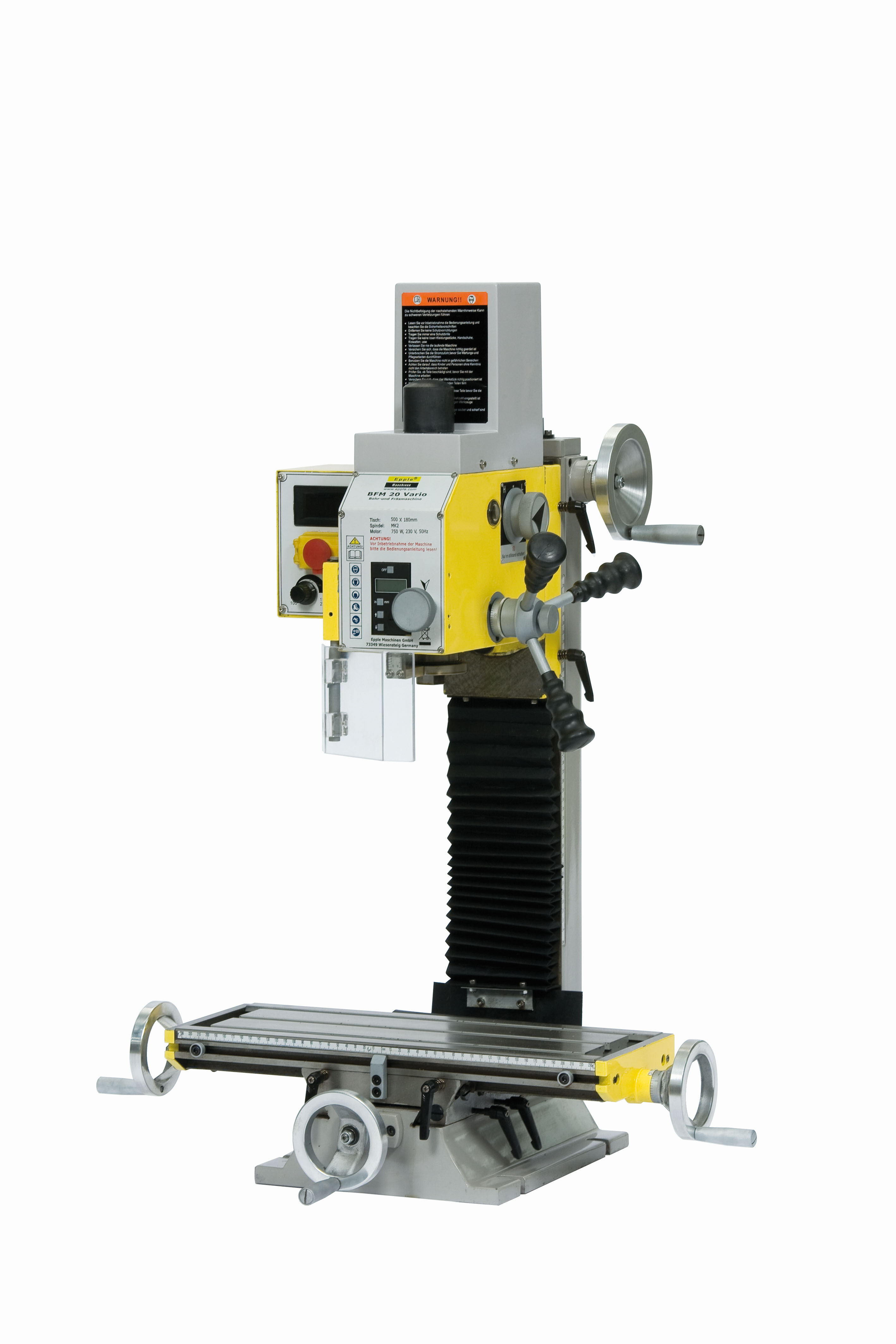

Bohr – Fräsmaschine
BFM
mit
stufenloser Drehzahlverstellung und Bohrleistung bis 20 mm
Pinolenzustellung
zum Fräsen über Handrad
Elektronisch
stufenlos regelbarer Antrieb
Großer
Drehzahlbereich
Digitale
LED-Drehzahlanzeige
Sicherheitsschalter
mit Not-Aus-Schalter
Mechanische
Pinolenzustellung zum Bohren über Pinolenhebel
Hohlspindel
mit Anzugsstange M10 für Werkzeughalter
Massiver,
exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
Verfahrwege
über Skalen ablesbar
Nachstellbare
Keilleisten
Vielseitige
Einsatzmöglichkeiten
Endanschläge
mechanisch einstellbar
Massive
Schwalbenschwanzausführung sorgt für höchste Stabilität und größtmögliche
Präzision
Faltbalg
Rechts-/Linkslauf
Abbildung
mit optionalem Unterbau!
Technische Daten
Bohrleistung
max. 16 mm
Fräsleistung Messerkopf
max. 52 mm
Fräsleistung Schaftfräser
max. 20 mm
Ausladung
185 mm
Schwenkbereich
+45° / -90°
Spindelaufnahme
MK 2
Motor
stufenlos regelbar
Drehzahlbereich
50 - 2.250 min-1
Pinolenhub
50 mm
Tischgröße
700 x 180 mm
Rechts- / Linkslauf
ja
Verfahrweg (längs) X-Achse
480 mm
Verfahrweg (quer) Y-Achse
175 mm
Verfahrweg (vertikal) Z-Achse
280 mm
T-Nutengröße (Tisch)
12 mm
T-Nutenanzahl (Tisch)
2
Motorleistung
230 V / 50 Hz / 0,75 kW
Abmessungen (LxTxH)
770 x 550 x 860 mm
Gewicht
115 kg
Bohr – Fräsmaschine
BFM
mit
stufenloser Drehzahlverstellung und Bohrleistung bis 20 mm
Pinolenzustellung
zum Fräsen über Handrad
Elektronisch
stufenlos regelbarer Antrieb
Großer
Drehzahlbereich
Digitale
LED-Drehzahlanzeige
Sicherheitsschalter
mit Not-Aus-Schalter
Mechanische
Pinolenzustellung zum Bohren über Pinolenhebel
Hohlspindel
mit Anzugsstange M10 für Werkzeughalter
Massiver,
exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
Verfahrwege
über Skalen ablesbar
Nachstellbare
Keilleisten
Vielseitige
Einsatzmöglichkeiten
Endanschläge
mechanisch einstellbar
Massive
Schwalbenschwanzausführung sorgt für höchste Stabilität und größtmögliche
Präzision
Faltbalg
Rechts-/Linkslauf
Technische Daten
Bohrleistung
max. 16 mm
Fräsleistung Messerkopf
max. 52 mm
Fräsleistung Schaftfräser
max. 20 mm
Ausladung
185 mm
Schwenkbereich
+45° / -90°
Spindelaufnahme
MK 2
Motor
stufenlos regelbar
Drehzahlbereich
50 - 2.250 min-1
Pinolenhub
50 mm
Tischgröße
500 x 180 mm
Rechts- / Linkslauf
ja
Verfahrweg (längs) X-Achse
280 mm
Verfahrweg (quer) Y-Achse
175 mm
Verfahrweg (vertikal) Z-Achse
280 mm
T-Nutengröße (Tisch)
12 mm
T-Nutenanzahl (Tisch)
3
Motorleistung
230 V / 50 Hz / 0,75 kW
Abmessungen (LxTxH)
670 x 550 x 860 mm
Gewicht
103 kg
Bohr – Fräsmaschine
BFM
mit
stufenloser Drehzahlverstellung und Bohrleistung bis 28 mm
Pinolenzustellung
zum Fräsen über Handrad
Elektronisch
stufenlos regelbarer Antrieb
Großer
Drehzahlbereich
Digitale
LED-Drehzahlanzeige
Sicherheitsschalter
mit Not-Aus-Schalter
Mechanische
Pinolenzustellung zum Bohren über Pinolenhebel
Hohlspindel
mit Anzugsstange M10 für Werkzeughalter
Massiver,
exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
Verfahrwege
über Skalen ablesbar
Nachstellbare
Keilleisten
Vielseitige
Einsatzmöglichkeiten
Endanschläge
mechanisch einstellbar
Massive
Schwalbenschwanzausführung sorgt für höchste Stabilität und größtmögliche
Präzision
Faltbalg
Rechts-/Linkslauf
Technische Daten
Bohrleistung
max. 28 mm
Fräsleistung Messerkopf
max. 52 mm
Fräsleistung Schaftfräser
max. 20 mm
Ausladung
200 mm
Schwenkbereich
+45° / -90°
Spindelaufnahme
MK 3
Motor
stufenlos regelbar
Drehzahlbereich
100 - 3.000 min-1
Pinolenhub
50 mm
Tischgröße
700 x 180 mm
Rechts- / Linkslauf
ja
Verfahrweg (längs) X-Achse
490 mm
Verfahrweg (quer) Y-Achse
155 mm
Verfahrweg (vertikal) Z-Achse
280 mm
T-Nutengröße (Tisch)
12 mm
T-Nutenanzahl (Tisch)
3
Motorleistung
230 V / 50 Hz / 1,0 kW
Abmessungen (LxTxH)
870 x 570 x 860 mm
Gewicht
140 kg
Bohr –
Fräsmaschine BFM mit stufenloser Drehzahlverstellung und Bohrleistung bis 35 mm
Pinolenzustellung
zum Fräsen über Handrad
Elektronisch
stufenlos regelbarer Antrieb
Großer
Drehzahlbereich
Digitale
LED-Drehzahlanzeige
Sicherheitsschalter
mit Not-Aus-Schalter
Mechanische
Pinolenzustellung zum Bohren über Pinolenhebel
Hohlspindel
mit Anzugsstange M12 für Werkzeughalter
Massiver,
exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
X-Achse:
stufenloser Vorschub
Tischvorschub
mit Schnellgang
Verfahrwege
über Skalen ablesbar
Nachstellbare
Keilleisten
Vielseitige
Einsatzmöglichkeiten
Endanschläge
mechanisch einstellbar
Massive
Schwalbenschwanzausführung sorgt für höchste Stabilität und größtmögliche
Präzision
Rechts-/Linkslauf
Abbildung
mit optionalem Aufspanntisch!
Technische Daten
Bohrleistung
max. 32 mm
Fräsleistung Messerkopf
max. 80 mm
Fräsleistung Schaftfräser
max. 20 mm
Ausladung
220 mm
Schwenkbereich
+45° / -90°
Spindelaufnahme
MK 3
Motor
stufenlos regelbar
Drehzahlbereich
50 - 2.250 min-1
Pinolenhub
75 mm
Tischgröße
700 x 210 mm
Verfahrweg (längs) X-Achse
425 mm
Verfahrweg (quer) Y-Achse
220 mm
Verfahrweg (vertikal) Z-Achse
370 mm
T-Nutengröße (Tisch)
14 mm
T-Nutenanzahl (Tisch)
2
Motorleistung
230 V / 1,1 kW
Abmessungen (LxTxH)
1.120 x 1.100 x 1.100 mm
Gewicht
260 kg
Bohr – Fräsmaschine BFM mit
stufenloser Drehzahlverstellung und Bohrleistung bis 16 mm
Pinolenzustellung zum Fräsen über HandradElektronisch stufenlos regelbarer AntriebGroßer DrehzahlbereichDigitale LED-DrehzahlanzeigeSicherheitsschalter mit Not-Aus-SchalterMechanische Pinolenzustellung zum Bohren über PinolenhebelHohlspindel mit Anzugsstange M10 für WerkzeughalterMassiver, exakter Kreuztisch, groß dimensioniert und
präzise oberflächenbearbeitetVerfahrwege über Skalen ablesbarNachstellbare KeilleistenVielseitige EinsatzmöglichkeitenEndanschläge mechanisch einstellbarMassive Schwalbenschwanzausführung sorgt für höchste
Stabilität und größtmögliche Präzision Technische Daten
Bohrleistung
max. 16 mm
Fräsleistung Messerkopf
max. 52 mm
Fräsleistung Schaftfräser
max. 16 mm
Ausladung
175 mm
Schwenkbereich
+45° / -90°
Spindelaufnahme
MK 2
Motor
stufenlos regelbar
Drehzahlbereich
50 - 2.250 min-1
Pinolenhub
50 mm
Tischgröße
400 x 140 mm
Rechts- / Linkslauf
nein
Verfahrweg (längs) X-Achse
220 mm
Verfahrweg (quer) Y-Achse
160 mm
Verfahrweg (vertikal) Z-Achse
210 mm
T-Nutengröße (Tisch)
10 mm
T-Nutenanzahl (Tisch)
3
Motorleistung
230 V / 50 Hz / 0,6 kW
Abmessungen (LxTxH)
550x530x760 mm
Gewicht
68 kg
Bohr –
Fräsmaschine BFM mit Bohrleistung bis 28 mm
Zahnradgetriebe im Ölbad laufend (nicht bei
Vario-Modellen)
Massive Gussausführung
Kopf über Spindel höhenverstellbar
Pinolenzustellung über Handhebel, Feineinstellung
über Handrad
Großer Drehzahlbereich
2-stufiger Motor
12 Geschwindigkeiten Rechts-/ Linkslauf
Sicherheitsschalter mit Not-Aus-Schalter
Hohe Rundlaufgenauigkeit durch Kegelrollenlager
Mechanische Pinolenzustellung zum Bohren über
Pinolenhebel
Gewindeschneideinrichtung
Bohrtiefenanschlag
Nachstellbare Keilleisten
Bohr-Fräskopf neigbar, nach rechts 90°, nach
links 45°
Technische Daten
Bohrleistung
in Guss
32 mm
Bohrleistung
in Stahl
28 mm
Fräsleistung
Schaftfräser
16 mm
Gewindeschneiden
M 10
Ausladung
320 mm
max.
Abstand Spindel - Tisch
410 mm
Spindelkopf
Schwenkbereich
+45° /
-90°
Spindelaufnahme
MK 3
Motor
2-stufig
Spindeldrehzahlbereich
12
Mechanischer
Vorschub
nein
Drehzahlbereich
95-1.420 min-1/
115-1.700 min-1
Pinolenhub
70 mm
Höhenverstellung
Fräskopf
310 mm
Tischgröße
700 x 190
mm
Verfahrweg
(X, Y)
360 x 190
mm
T-Nutengröße
(Tisch)
12 mm
T-Nutenanzahl
(Tisch)
2
Motorleistung
400 V /
0,6 kW / 0,75 kW
Abmessungen
(LxTxH)
750 x 720
x 1.080 mm
Gewicht
210 kg
Unterschrank geeignet
als Untergestell für unsere Bohr - Fräsmaschinen BFM 20 Vario / BFM 20 L Vario.
Abmessungen
(TxBxH)
420 x 340 x 800 mm
Gewicht
35 kg
Unterschrank geeignet
als univeralser Untergestell für Fräsmaschinen und Tischbohrmaschinen.Mit AblagefachPlatte mit Kühlmittelablauf
Abmessungen
(TxBxH)
780 x 580 x 630 mm
Gewicht
32 kg
