Winkelbieger
zum genauen Kalt- und Warmbiegen
Zum genauen
Kalt- und Warmbiegen von Flach-, Rund- und Vierkantstählen
Stufenlos
einstellbarer Biegeanschlag
Mit
Exzenterschnellspannung zum rationellen Arbeiten
Ablesbarer
Biegewinkel bis 120°
Hohe
Wiederholgenauigkeit durch Biegewinkelanschlag
Ideal für
Schlossereien und ReparaturwerkstättenTechnische Daten
Flachstahl
100 x 5 mm
Rundstahl
20 mm
Vierkantstahl
18 x 18 mm
Winkelstahl
60 x 8 mm / 100 x 12 mm
Flachstahl
100 x 10 mm
Rundrohr
30 mm
Vierkantstahl
30 x 30 mm
Winkelstahl
100 x 12 mm
max. Biegeleistung bei
Materialfestigkeit von
40 kg/mm²
Abmessungen (LxTxH)
910 x 205 x 255 mm
Gewicht
31 kg
Universalbieger
zum Winkel-, Rund-, Reifen- und Spiralbiegen
Zum Biegen
von Flach-, Vierkant- und Rundmaterial
Einfaches
Biegen von Hand
Transportabel,
auch für Montage in Servicewagen geeignetTechnische Daten
Biegeleistung Flachstahl
30 x 8 mm
Biegeleistung Rundstahl
15 mm
Biegeleistung Vierkantstahl
13 x 13 mm
max. Biegeleistung
40 kg/mm²
Abmessungen (LxTxH)
710 x 630 x 160 mm
Gewicht
23 kg
Sickenmaschine
für max. Blechstärke 0,8 mm inkl. 6 Rollensätze
Spezialstahlwellen
Leicht zu
tragenSchwere und
stabile GusseisenkonstruktionVerstellbare
OberwelleZum
Herstellen von verschiedenen RohrverbindungenDrehbarer
Maschinenkörper mit TischklemmvorrichtungSerienmäßig
mit 6 verschiedenen Bördel und SickenwalzenTechnische Daten
Max. Blechstärke
0,8 mm
Walzenmittelstand
50 mm
Ausladung
200 mm
Tiefe
300 mm
Länge
515 mm
Höhe
800 mm
Gewicht
22 kg
Universalbiegemaschine
zum Biegen von Flach-, Vierkant- und Rundmaterial
Zum Winkel-,
Rund-, Reifen- und Spiralbiegen
Ideal für
Werkstätten und Heimwerker
Geeignet
z.B. zur Herstellung von Tür- und Balkongittern, Schmiedeeisen-, Stahl-, Kupfer-
und MessingproduktenTechnische Daten
Bandstahl - Radiusbiegen
8 x 50 mm
Bandstahl - Scharfbiegen
6 x 50 mm
Rundstahl
16 mm
Vierkantstahl
6 x 16 mm
Betonstahl
12 mm
Arbeitshöhe
960 - 1.200 mm
Fußabmessungen
240 x 240 mm
Abstand Montagelöcher
195 x 195 mm
Gewicht
35 kg
Hydraulischer
Rohrbieger mit Biegekapazität 1/2" - 2" und 6 Biegeeinsätzen
Mit
aufklappbarem Biegerahmen zum rationellen Arbeiten
Inkl. 6
Biegeeinsätze 1/2", 3/4", 1", 1 1/4", 1 1/2" und
2"
Universell
einsetzbar für Wasser-, Gas- und SiederohreDreibein
Ständer für sicheres Arbeiten
Bögen bis
90° herstellbar
Druckleistung
bis 10 t
Ideal auch
für Kupferrohre und ummantelte RohreTechnische Daten
Biegekapazität
1/2“ - 2“
Druckleistung
10 t
Biegeeinsätze
6 St.
Hublänge
160 mm
Abmessungen (LxTxH)
680 x 510 x 910 mm
Gewicht
42 kg
Mechanische
Sickenmaschine in hochwertiger Ausführung inkl. 4 Rollensätze
Schwere und
stabile Gusseisenkonstruktion
Tragbar und
leicht zu transportieren
4
Standardrollensätze
Spezialstahlwellen
Verstellbare
OberwelleTechnische Daten
Max. Blechstärke
1,2 mm
Wellenlänge
140 mm
Rollendurchmesser
62 mm
Walzengeschwindigkeit
-
Ausladung
100 mm
Motorleistung
manuell
Abmessungen (LxTxH)
560 x 220 x 500 mm
Gewicht
50 kg
Optionale Rollensätze verfügbar!
Hydraulischer
Rohrbieger mit Biegekapazität 1/2" - 2" und 6 Biegeeinsätzen
Mit
aufklappbarem Biegerahmen zum rationellen Arbeiten
Elektrische
Ausführung 230 V / 50 Hz
Inkl. 6
Biegeeinsätze 1/2", 3/4", 1", 1 1/4", 1 1/2" und
2"
Universell
einsetzbar für Wasser-, Gas- und SiederohreDreibein
Ständer für sicheres Arbeiten
Bögen bis
90° herstellbar
Druckleistung
bis 10 t
Ideal auch
für Kupferrohre und ummantelte RohreTechnische Daten
Biegekapazität
1/2“ - 2“
Druckleistung
10 t
Biegeeinsätze
6 St.
Hublänge
160 mm
Abmessungen (LxTxH)
680 x 510 x 680 mm
Gewicht
53 kg
Profilwalze mit einem Achsendurchmesser von 30 mm
Stabiler Rahmen aus Gusseisen
Antrieb über Handkurbel
Zahnräder aus Vollmaterial gefräst
Gehärtete und geschliffene Walzen
Wellen aus Spezialstahl, gehärtet und geschliffen
Millimeterskala zur Einstellung der Druckwalzen
Geschliffene und doppelt abgestützte Antriebswellen, die sich
in gegenüberliegenden Kegellagern drehen
Auf gehärteten und geschliffenen Gleitschuhen gleitender Zentralblock
aus einem Stück
Die Gleitschuhe sind am Maschinengestell untergebracht
Längsvorrichtungen zur Werkstückablage und Ausrichtung
Mechanische Zustellung, 2 MitnahmewalzenTechnische Daten
Achsdurchmesser
30
mm
Rollendurchmesser
100
mm
Kopf
umlegbar für horizontale Nutzung
nein
Motorleistung
-
Drehzahlen
Walzen
-
Abmessungen
(LxTxH)
580
x 550 x 1.470 mm
Gewicht
158
kg
Drei-Walzen-Rundbiegemaschine mit konischer Biegeeinrichtung
für Blechstärke max. 1,5 mm und einer Walzenlänge von 1.020 mm
Schwere, stabile Gusseisenkonstruktion
Walzen aus verschleißfestem Stahl
Asymmetrisches 3-Walzen-System mit ausschwenkbarer Oberwalze
und Exzenterverschluss
Oberwalze mit Einlegeschlitz
Unterwalzeneinstellung mit Stellhebel und Exzenter
Hintere Walzeneinstellung über Handrad
Unter- und Hinterwalze mit Drahteinlegerille
RadvorgelegeTechnische Daten
Walzenlänge
1.020
mm
Blechstärke
(Härte
≤ 150 HB)
1,5
mm
Walzendurchmesser
60
mm
Minimaler
Biegeradius
90
mm
Abmessungen
(LxTxH)
1.700
x 540 x 1.110 mm
Gewicht
250
kg
Biegeleistungsangabe
bezieht sich auf 24 kg/m² BlechbiegegrenzeBlechstärke
für VA: Faktor 0,5Blechstärke
für Aluminium: Faktor 1,2
Profilwalze mit einem Achsendurchmesser von 30 mm
Stabiler Rahmen aus Gusseisen
Zahnräder aus Vollmaterial gefräst
Gehärtete und geschliffene Walzen
Wellen aus Spezialstahl, gehärtet und geschliffen
Millimeterskala zur Einstellung der Druckwalzen
Geschliffene und doppelt abgestützte Antriebswellen, die sich
in gegenüberliegenden Kegellagern drehen
Auf gehärteten und geschliffenen Gleitschuhen gleitender Zentralblock
aus einem Stück
Die Gleitschuhe sind am Maschinengestell untergebracht
Längsvorrichtungen zur Werkstückablage und Ausrichtung
Mechanische Zustellung, 2 Mitnahmewalzen
Mit Fußsteuerung
Technische Daten
Achsdurchmesser
30
mm
Rollendurchmesser
118-148
mm
Kopf
umlegbar für horizontale Nutzung
nein
Motorleistung
400 V / 50 Hz / 1,1 kW
Drehzahlen
Walzen
4 U/min
Abmessungen
(LxTxH)
620 x 480 x 1.360 mm
Gewicht
213 kg
Drei-Walzen-Rundbiegemaschine mit Elektromotor und konischer
Biegeeinrichtung, Blechstärke max. 1,5 mm
Schwere, stabile Gusseisenkonstruktion
Walzen aus verschleißfestem Stahl
Asymmetrisches 3-Walzen-System mit ausschwenkbarer Oberwalze
und Exzenterverschluss
Oberwalze mit Einlegeschlitz
Unterwalzeneinstellung mit Stellhebel und Exzenter
Hintere Walzeneinstellung über Handrad
Unter- und Hinterwalze mit Drahteinlegerille
Radvorgelege
Durch die Fußbedienung bleiben beide Hände für die Materialführung
frei
Elektromotor 400 V / 750 Watt mit Untersetzungsgetriebe
Fußpedal für Vor- und Rücklauf
Sicherheitsabsperrungen mit Not-Aus-Schalter
Bei Bestellung bitte die zu bearbeitende Materialart angeben!Technische Daten
Walzenlänge
1.020
mm
Blechstärke
(Härte
≤ 150 HB)
1,5
mm
Walzendurchmesser
60
mm
Minimaler
Biegeradius
90
mm
Motorleistung
400
V / 50 Hz / 750 Watt
Abmessungen
(LxTxH)
1.700
x 600 x 1.260 mm
Gewicht
260
kg
Biegeleistungsangabe
bezieht sich auf 24 kg/m² BlechbiegegrenzeBlechstärke
für VA: Faktor 0,5Blechstärke
für Aluminium: Faktor 1,2
Drei-Walzen-Rundbiegemaschine mit Elektromotor und konischer
Biegeeinrichtung, Blechstärke max. 1,5 mm
Schwere, stabile Gusseisenkonstruktion
Walzen aus verschleißfestem Stahl
Asymmetrisches 3-Walzen-System mit ausschwenkbarer Oberwalze
und Bajonettverschluss
Hintere Walzeneinstellung über Handräder
Unter- und Hinterwalze mit Drahteinlegerille
Radvorgelege
Durch die Fußbedienung bleiben beide Hände für die Materialführung
frei
Elektromotor 400 V / 750 Watt mit Untersetzungsgetriebe
Fußpedal für Vor- und Rücklauf
Sicherheitseinrichtung mit Not-Aus-SchalterTechnische Daten
Walzenlänge
1.300
mm
Blechstärke
(Härte
≤ 150 HB)
1,5
mm
Walzendurchmesser
75
mm
Minimaler
Biegeradius
113
mm
Motorleistung
400
V / 50 Hz / 750 Watt
Abmessungen
(LxTxH)
1.700
x 400 x 1.100 mm
Gewicht
300
kg
Biegeleistungsangabe
bezieht sich auf 24 kg/m² BlechbiegegrenzeBlechstärke
für VA: Faktor 0,5Blechstärke
für Aluminium: Faktor 1,2

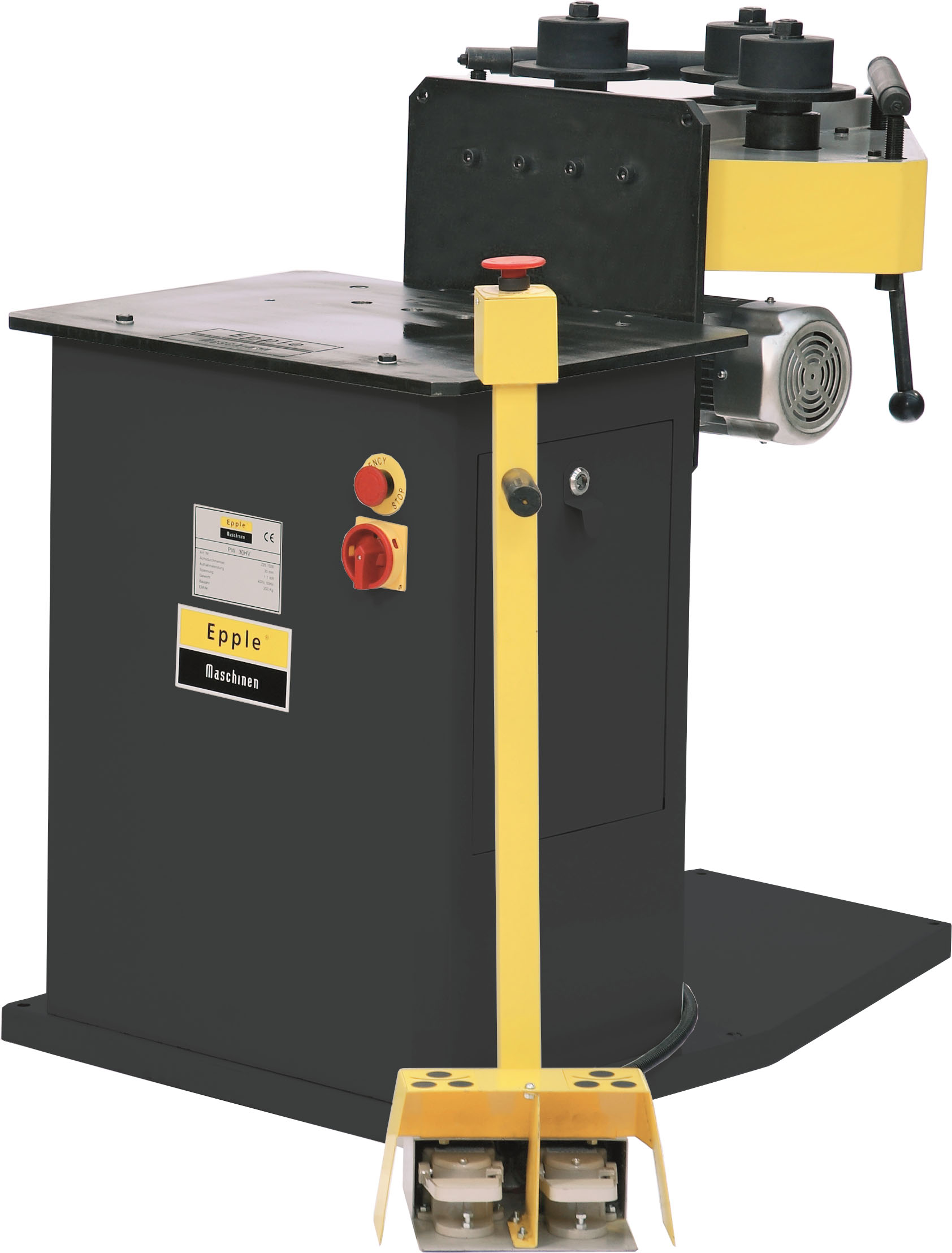

Profilwalze mit einem Achsendurchmesser von 30 mm
Stabiler Rahmen aus Gusseisen
Zahnräder aus Vollmaterial gefräst
Gehärtete und geschliffene Walzen
Wellen aus Spezialstahl, gehärtet und geschliffen
Millimeterskala zur Einstellung der Druckwalzen
Geschliffene und doppelt abgestützte Antriebswellen, die sich
in gegenüberliegenden Kegellagern drehen
Auf gehärteten und geschliffenen Gleitschuhen gleitender Zentralblock
aus einem Stück
Die Gleitschuhe sind am Maschinengestell untergebracht
Längsvorrichtungen zur Werkstückablage und Ausrichtung
Mechanische Zustellung, 2 Mitnahmewalzen
Mit Fußsteuerung
Technische Daten
Achsdurchmesser
30
mm
Rollendurchmesser
118-148
mm
Kopf
umlegbar für horizontale Nutzung
ja
Motorleistung
400 V / 50 Hz / 0,75 kW
Drehzahlen
Walzen
4 U/min
Abmessungen
(LxTxH)
1.000 x 620 x 1.360 mm
Gewicht
224 kg
Profilwalze mit einem Achsendurchmesser von 40 mm, horizontal
und vertikal nutzbar
Schwere AusführungMillimeterskala zur Einstellung der Druckwalzen Breite für Rundstahl, Vierkantstahl und Rohre bis 30 mm stufenlos
verstellbar (mit mitgeliefertem Standardrollensatz)Geschliffene und doppelt abgestützte Antriebswellen, die sich
in gegenüberliegenden Kegellagern drehenAuf Gleitschuhen gleitender Zentralblock aus einem StückDie gehärteten und geschliffenen Gleitschuhe sind am
Maschinengestell untergebracht Längsvorrichtungen zur Werkstückablage und Ausrichtung Mechanische Zustellung, 2 Mitnahmewalzen
Technische Daten
Achsdurchmesser
40
mm
Rollendurchmesser
126
- 168 mm
Kopf
umlegbar für horizontale Nutzung
ja
Motorleistung
400
V / 50 Hz / 1,5 kW
Abmessungen
(LxTxH)
1.560
x 1.240 x 860 mm
Gewicht
425
kg
Profilwalze mit einem Achsendurchmesser von 50 mm
Schwere AusführungMillimeterskala zur Einstellung der Druckwalzen Breite für Rundstahl, Vierkantstahl und Rohre bis 30 mm stufenlos
verstellbar (mit mitgeliefertem Standardrollensatz)Geschliffene und doppelt abgestützte Antriebswellen, die sich
in gegenüberliegenden Kegellagern drehenAuf Gleitschuhen gleitender Zentralblock aus einem StückDie gehärteten und geschliffenen Gleitschuhe sind am
Maschinengestell untergebracht Längsvorrichtungen zur Werkstückablage und Ausrichtung Mechanische Zustellung, 2 Mitnahmewalzen
Technische Daten
Achsdurchmesser
50
mm
Rollendurchmesser
190 mm
Kopf
umlegbar für horizontale Nutzung
nein
Motorleistung
400
V / 50 Hz / 2,2 kW
Abmessungen
(LxTxH)
840
x 750 x 1.450 mm
Gewicht
450
kg
Drei-Walzen-Rundbiegemaschine für Blechstärke max. 2,0 mm und
einer Walzenlänge von 1.050 mm in gehobener Ausführung
Schwere, stabile Gusseisenkonstruktion
Walzen aus SAE-1050 Qualitätsstahl
Asymmetrisches 3-Walzen-System mit ausschwenkbarer Oberwalze
und Exzenterverschluss
Rechts und links bedienbar
Oberwalze mit Einlegeschlitz
Unterwalzeneinstellung mit Stellhebel und Exzenter
Hintere Walzeneinstellung über Handhebel
Unter- und Hinterwalze mit Drahteinlegerille
Bei Bestellung bitte die zu bearbeitende Materialart angeben!
Technische Daten
Walzenlänge
1.050
mm
Blechstärke
(St 37)
max
2,0 mm
Walzendurchmesser
75
mm
Minimaler
Biege Ø
110
mm
Drahteinlegerillen Ø
4 / 6 / 10 mm
Abmessungen (LxTxH)
1.930 x 700 x 1.160 mm
Gewicht
300 kg
Biegeleistungsangabe
bezieht sich auf 24 kg/m² BlechbiegegrenzeBlechstärke
für VA: Faktor 0,5Blechstärke
für Aluminium: Faktor 1,2
