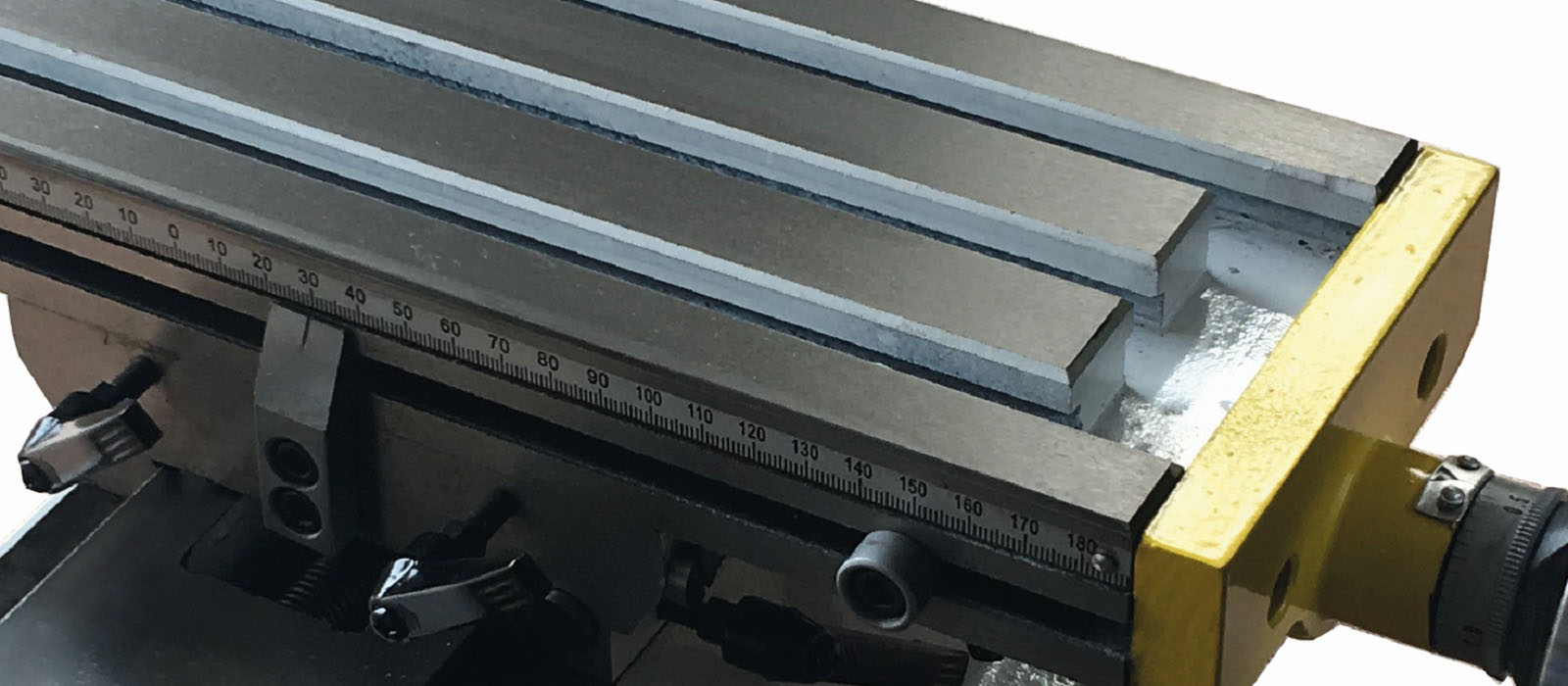

Kreuztisch 120 x 400 mm
Produktnummer:
520 2120
EAN:
4260364292893
Herstellernummer:
520 2120
"Kreuztisch 120 x 400 mm"
Ein
Koordinaten-Kreuztisch bringt Bewegung auf den Maschinentisch - ideal
für z.B. präzise Serienbohrungen im Koordinatenraster
Schwalbenschwanzführung nachstellbar
-
Rinne für Kühlmittelablauf
-
Einstellbare Feinskalierung der Handräder mit 0,05 mm Einteilung
Technische Daten
|
Länge |
506 mm |
|
Tiefe |
400 mm |
|
Höhe |
140 mm |
|
T-Nutengröße |
10 mm |
|
Tisch (BxT) |
120 x 400 mm |
|
Tischbelastung max. |
70 kg |
|
Fußbreite |
220 mm |
|
Fußlänge |
280 mm |
|
Verfahrweg X-Achse |
220 mm |
|
Verfahrweg Y-Achse |
165 mm |
|
Abstand Befestigungsloch X-Achse |
210 mm |
|
Abstand Befestigungsloch Y-Achse |
160 mm |
|
Gewicht |
25 kg |
